大空港片区国际会展中心商务休闲广场02-03、04地块项目

一、项目概况

项目名称：大空港片区国际会展中心商务休闲广场02-03、02-04地块(暂定名)

建设地点:深圳市海汇路以东,和秀西路以北,海城路以西,景芳路以南

建设单位:深圳市招华国际会展发展有限公司

施工总承包单位：深圳市第一建筑工程有限公司

项目概况：

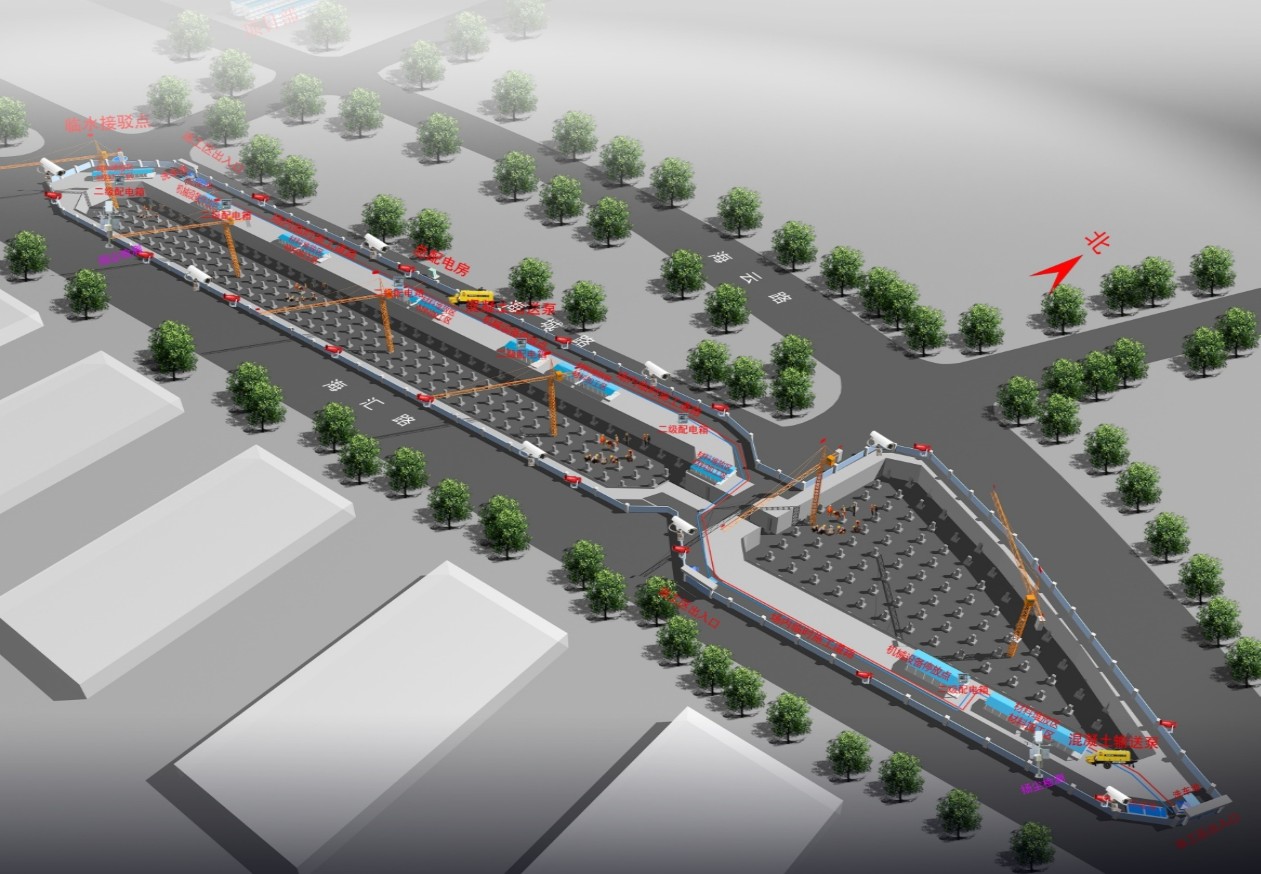

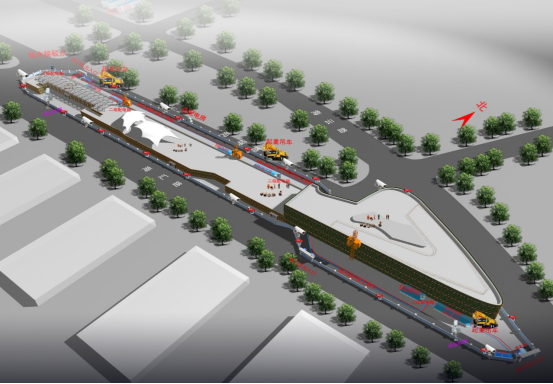

本项目(02-03地块)用地面积:22009.14平方米,总建筑面积:64764.69平方米。项目共包括地上商业(1400.00平方米)、地下商业(2600平方米)、派出所(2000平方米)、架空公共空间(地上)(12048.4平方米)、城市公共通道(地铁集散空间)(3110.48平方米)、车库(43605.81平方米)部分。02-03地块南北向长约410米,东西向宽约53米,场地东南道路交叉点标高6 .25m、西南道路交叉点标高6 .53m、东北道路交叉点标高6 .16m、西北道路交叉点标高6 .46m.地下商业位于地下一层与地铁会展北站相连通,公共停车库共二层(其中地下一层停车区域还有一层夹层)均为全埋地下室,地上规划为集中交通设施、商业、景观平台等功能组成的公共建筑。

 本项目(02-04地块)用地面积:11236.76平方米,总建筑面积:37073.00平方米。项目共包括地上商业(1600.00平方米)、配套设施(70.00平方米)、架空公共空间(公交停车场)(7245.00平方米)、城市公共通道(24小时免费向公众开放)(1648.00平方米)、车库(26510.00平方米)部分。02-04地块南北向长约174米,东西向宽约102米,场地南端道路交叉点标高6 .33m、西北道路交叉点标高6 .50m、东北道路交叉点标高6 .45m.

公共停车库共三层,均为全埋地下室,地上规划为公交车站、商业、景观平台等功能组成的公共建筑。

3.BIM顾问及服务内容：

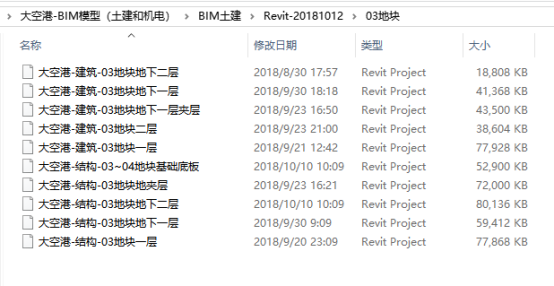

1、施工阶段：根据已有图纸完成各专业BIM模型搭建

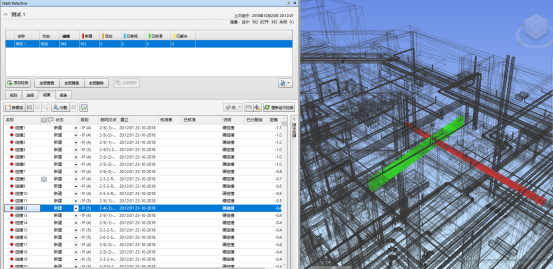

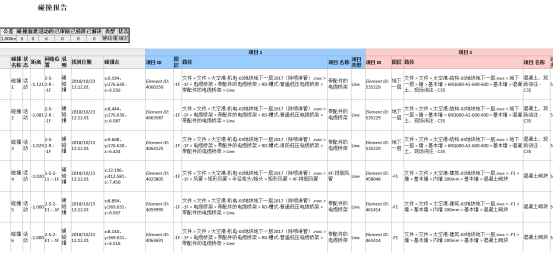

2、各专业BIM模型碰撞检查

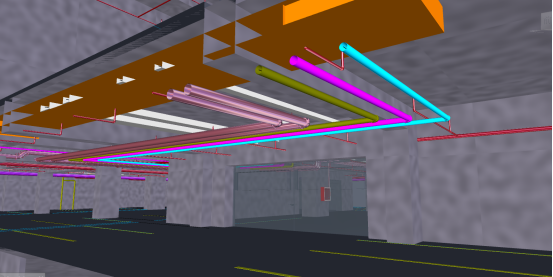

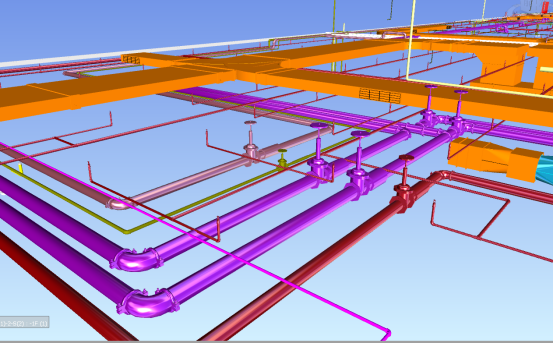

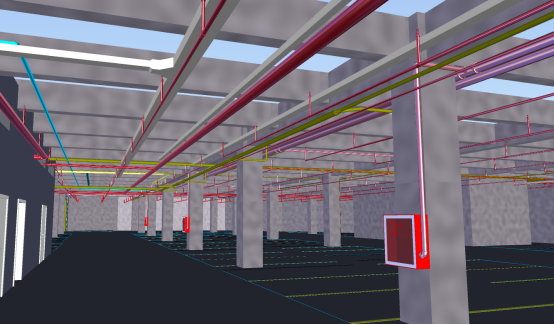

2、管线综合优化以及深化，共用支架布置

3、优化后得全专业出图，含平面图、剖面图、节点图、支吊施工图

施工图设计阶段，同步完成结构模型的建立和机电所有专业的模型建立，并在模型构建的基础上进行管线综合，充分利用Revit软件和Navisworks软件的交互解决各类专业协调等问题，通过模型彻底解决管线综合问题。
